产品分类:差压式流量测量元件

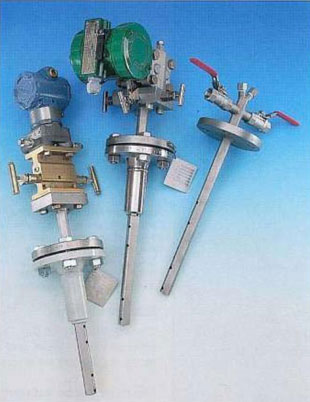

产品名称:PITOBAR 皮特巴均速管流量计
   产品详情

工作原理:
流体流经皮特巴流量计后,基于柏努利原理,产生一个与流体流量成比例关系的差压信号,通过换算可得到流量值。
应用: 皮特巴用于圆形或矩形的管道中测量液体,气体和蒸汽。
优势: 便于安装,尤其在现有的位置。
一体化的材质可选择不锈钢、钛,哈氏合金等,对于更大的硬度和强度。加大的上游和下游冲击孔可减少可能的堵塞。
腔体可用机械的清洁,或用压缩空气清洁。
结构简单,部件和焊接都很少.
能量消耗非常小,低压损。可带压在线插拔。
压力阀可以90°安装,允许气体或液体回流到主管道。
供货周期短。

技术规格:
尺寸:DN50-8000,2″-320″
压力:最大PN400,ANSI 2500#
温度:温度:-200~+1200℃,取决于传感器材质和应用
材质:
传感器:ANSI 316SS(标准) 蒙耐尔, SMO, 哈氏合金,钛,Incoloy, l3CrMo44, 10CrMo910, PVDF, 其它材质咨询厂家。
安装支架:碳钢(标准), 其它材质咨询厂家。
安装方式:焊接到主管道
连接:法兰(DIN, BS或ANSI标准)
精度:±1%(+变送器的精度)
重复度:±0.1%
量程比:10:1(与智能变送器配合使用)
雷诺数:100,000
压力损失: 压力损失变化范围:从10%(小口径)到小于2%(大口径)

DK200 , DK250 系列:
标准类型,用于液体和气体测量。
尺寸:
DK200 :
DN50-1000 , 2-40 ″
DK250 :
DN100-2000 , 4-80 ″
压力等级:
最大 PN400 , 2500#





DK203 , DK253 系列:
与 DK200 和 DK250 系列相似,但是与变送器的连接为法兰。
尺寸:
DK203 :
DN50-1000 , 2-40 ″
DK253 :
DN50-2000 , 2-80 ″
压力等级:
最大 PN400 , 2500#



DK201 , DK251 系列:
流量传感器带冷凝管,用于蒸汽测量。
尺寸:
DK201 :
DN50-DN1000 , 2 ″ -40 ″
DK251 :
DN100-2000 , 4-80 ″
压力等级:
最大 PN160 , 900#



DK202 , DK252 系列:
可带压在线插拔类型。
尺寸:
DN100-1500 , 4-60 ″
压力等级:
最大 PN100 , 600





DK261 系列:
用于高温高压环境下的蒸汽和流通蒸汽的测量。
DK261 系列产品,建议用于压力高于 80bar 的条件下。
全焊接设计,含冷凝管部分
尺寸:
DN100-500 , 4-20 ″
温度:
最高 580 ℃
压力等级:
最大 300bar





PC450/455 ,
PC550/555 系列:
450 , 455 系列:
用于大口径的液体或气体测量,结实耐用。
尺寸:
DN400-8000 , 16-320 ″
压力等级:
最大 PN40 , 300# ,更高要求请与厂家联系。
550 , 555 系列:
传感器材质为 PVDF ,用于测量带有腐蚀性的液体或气体。
尺寸:
DN400-2000 , 16-80 ″
压力等级:
PN16 , 150#
